工作面顶底板音频透视

山东某矿9403工作面底板音频透视

工程说明：

1、该工作面底板下30m为第五层灰岩，厚10m±，裂隙构造发育。工作面底板下50m为奥陶系灰岩，厚800m±，裂隙构造十分发育，直接接受大气降水补给，含水丰富，是第五层灰岩的水源补给层。两层灰岩对工作面回采构成严重威胁。

2、施工目的是查清两层灰岩的富水性情况，提前进行治理。

3、下面两图分别为两层灰岩的视电导率等值线图，深色区域为低阻区，即含水丰富的区域。

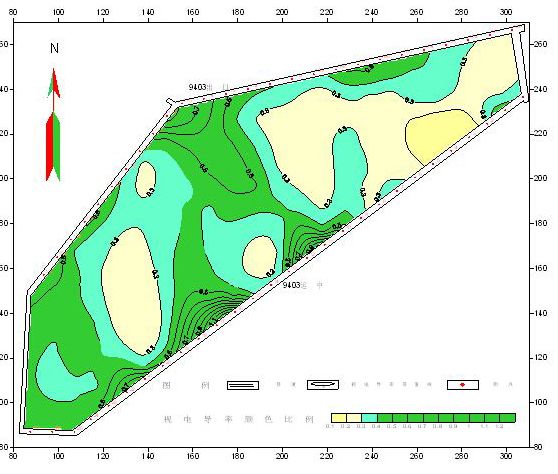

9403工作面底板下－30ｍ界面（五灰）视电导率等值线图

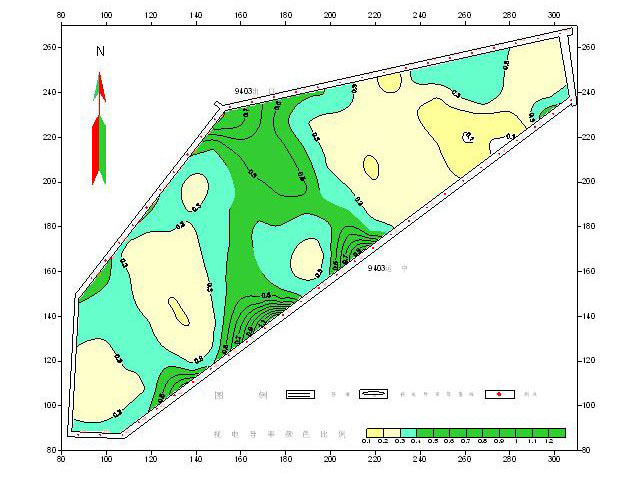

9403工作面底板下－50ｍ界面（奥灰）视电导率等值线图
